CURSO PARA LA REPARACIÓN DE CELULARES

Capitulo 1 - Introducción

Introducción

Estas interesado en iniciar en un campo de alta demanda laboral?, te invitamos a participar del Curso de Reparación de Teléfonos Celulares a Distancia.

¿Cómo funciona este Sistema?

Desarrollamos una serie de capítulos en los cuales podrás aprender todo lo necesario para poder iniciar en este apasionante campo de la Telefonía Celular.

Este curso no requiere requisitos previos ya que nuestro programa apunta a un Sistema, desde CERO, te explicaremos todo lo necesario que debes saber antes de proceder a desarmar el primer teléfono.

Solo requieres de ganas de aprender e invertir un poco de tiempo para ello.

Y si ya tienes experiencia en esto, podrás ampliar tus conocimientos ya que desarrollamos diferentes TIPs desde lo más simple a lo más complejo de una falla.

Sin más tiempo que perder, iniciemos el curso ahora!



¿Qué herramientas necesito para empezar?

Las herramientas se dividen en dos grupos, las necesarias para reparaciones a nivel de hardware y las herramientas necesarias para reparaciones a nivel de software.

Para reparaciones a nivel de hardware:

•  Juego de destornilladores de precisión
•  Juego de destornilladores TORK
• Soldadores de punta fina
• Soldador de aire caliente
• Pasta para soldar o Flux
• Alcohol isopropílico o Tinner
• Multímetro Digital
• Cúter
• Pinceles de cerda blanda
• Borrador de Lápiz
• Pinzas
• Lupa
• Fuente de alimentación regulable



¡IMPORTANTE!

En este curso desarrollamos todo lo relacionado a reparaciones a nivel de hardware y realizamos una introducción a reparaciones a nivel de software,  ya que para reparaciones a nivel de software es necesario un requisito previo como ser el manejo correcto de herramientas de informática.

Para reparaciones a Nivel de Software:

• PC o Notebook
• Cajas de Flasheo/Desbloqueo (BOX), existen gran variedad para diferentes marcas/modelos de teléfonos celulares.
• Cable de datos para diferentes modelos de equipos.

Medidas de seguridad para nuestro taller y/o mesa de trabajo

Contar en la instalación eléctrica con puesta a tierra en la mesa de trabajo.
Utilizar pulsera antiestática.
Manta antiestática.
Gavetas antiestáticas para guardar los repuestos.

Accesorios antiestáticos:

¿Cómo funciona un teléfono celular?

Lo primero que debemos saber es, como funciona un Teléfono Celular, y para ello nada mejor que entender su funcionamiento a través de diagramas en bloques, un teléfono celular, se representa completamente con tres bloques principales.

Modulo de RF

Modulo de AF

Área Lógica

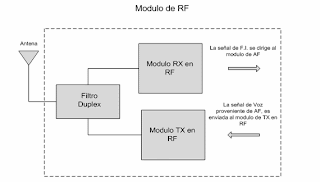

Área de RF (Radio frecuencia)

Se divide en dos áreas RX (Recepción) y TX (transmisión).

Es el área encargada de todo el procesamiento de señal, tanto de señal entrante como saliente del teléfono.

La señal de RF ingresa a través de la antena al circuito receptor de RF, allí es donde se demodula la señal Y se realiza un filtrado donde sale la señal de F.I. (frecuencia intermedia) que será enviada al Modulo de AF (audio frecuencia) que a su salida de los parlantes nos darán Voz (audio).

Pero un teléfono no solo es un receptor, también es un transmisor, es este caso, analizamos el recorrido del audio que ingresa por el micrófono del teléfono, la señal de audio se convierte en una débil señal eléctrica en al entrada del Modulo de AF, es amplificada y enviada al modulo de RF, específicamente al circuito TX de RF para que sea modulada y transmitida a través de la antena del teléfono.

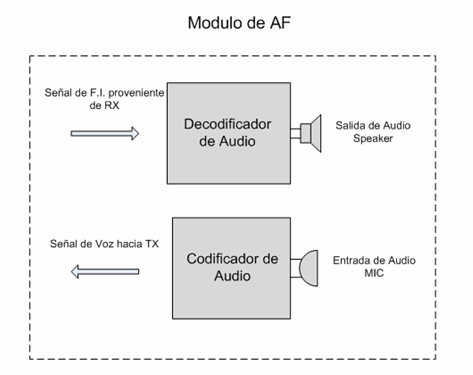

Área de AF (Audio frecuencia)

Es el área se encarga de la conversión de la F.I. (frecuencia intermedia) proveniente del modulo de RF, específicamente del área de RX en RF, y se encarga de convertir esta señal en voz, a través de la salida del parlante. A su vez se encarga de procesar el audio que ingresa al teléfono a través del MIC para enviarlo al área de TX en RF y que sea transmitido. En síntesis esta área se encarga de procesar el audio del teléfono celular.

 Área Lógica

Es el área que se encarga de procesar todos los datos de entrada y salida del equipo, es semejante en funcionamiento a una PC, dentro del área lógica encontraremos el microprocesador, las  memorias: RAM, EEPROM o Memoria Flash, periféricos de entrada y salida de datos, display , teclado, etc.

El microprocesador es quien mantiene el control de total del teléfono, pero en base a datos/instrucciones cargados dentro de la memoria del teléfono, estos datos/instrucciones forman lo que conocemos como sistema operativo, ahí esta escrito todo lo que el teléfono puede hacer.

 Conclusión:

¿Por qué debemos saber que funciones básicas realizan estos bloques del teléfono celular?

Entender el funcionamiento a través de diagramas en bloques nos permitirá puntualizar fallas ya que, dependiendo el tipo, sabremos a que área del teléfono corresponde, lo que repercute en mejores diagnósticos que llevaran al éxito de nuestras reparaciones.

¡IMPORTANTE!
En capítulos posteriores estaremos indicando como identificar estas áreas en diferentes placas de teléfonos celulares.

Un ejemplo:
Si tenemos problemas para realizar llamadas con un teléfono celular, y nos indica en pantalla System Busy o nos da ocupado rápido o caen las llamadas, tendríamos que verificar el área de RF del teléfono, específicamente TX en RF, ya que RF se encarga del procesamiento de señales y específicamente TX se encarga de la señal saliente del teléfono, se ampliaran los detalles en capítulos posteriores.

Bloques de un teléfono celular - Fallas típicas

En el siguiente grafico están indicados los bloques principales de un teléfono celular y las fallas que comunes que podemos encontrar en cada bloque, en capítulos posteriores estamos indicando como ubicar estos bloques en las placas de diferentes marcas/modelos de celulares.

Condiciones para que funcione correctamente un teléfono celular

1. La frecuencia de operación del operador debe ser compatible con la frecuencia de operación del teléfono celular

2. El teléfono celular no debe poseer SIM Lock con la SIM Card a utilizar

3. El numero de serie electrónica del teléfono (IMEI), no debe estar en banda negativa

4. Configurar los servicios multimedia

La frecuencia de operación del Operador debe ser compatible con la frecuencia que soporta el teléfono Celular.

Por ejemplo, en GSM existen las siguientes frecuencias de operación: 850, 900, 1800 y 1900 Mhz, o sea que , si la frecuencia de operación de una operador, es de 850 Mhz y queremos utilizar un teléfono que no soporta esta frecuencia, por ejemplo, un teléfono serie Europea que solo funcione en el rango de 900, 1800, 1900 Mhz , el teléfono celular No Funcionara, es decir no podrá levantar señal por no estar en sintonía con la frecuencia del operador.

Ejemplo.

“Es como querer escuchar por radio una emisora que transmite a 100.9 Mhz con una radio sintonizada a otra frecuencia, es decir que No podríamos escuchar la emisora por no estar en sintonía.”

El teléfono celular NO debe poseer SIM Lock con la SIM Card a utilizar.

Es significa que el teléfono celular no debe estar bloqueo para la SIM Card a utilizar, ya que ciertos operadores bloquean sus teléfonos de tal manera que solo funciones con sus SIM Card.

El número de Serie Electrónica del teléfono (IMEI) no debe estar en banda negativa.

Es decir que el número de serie del equipo (IMEI) no debe estar denunciada ya que los terminales al registrarse envían la información del IMEI del teléfono al Operador y si esta se encuentra en la base de datos de series denunciadas en el EIR , envían comandos de restricción a la línea y no podrán utilizar el equipo.

Configurar los  Servicios Multimedia

1.    Acceso a Internet

2.    Envío de MMS (Mensajes Multimedia)

¡IMPORTANTE!

Si tenemos incontentes con un teléfono celular, primero deberán verificar las condiciones para un correcto funcionamiento, y si cumplen con todas las condiciones indicadas, estaríamos frente a un teléfono celular con un desperfecto.
